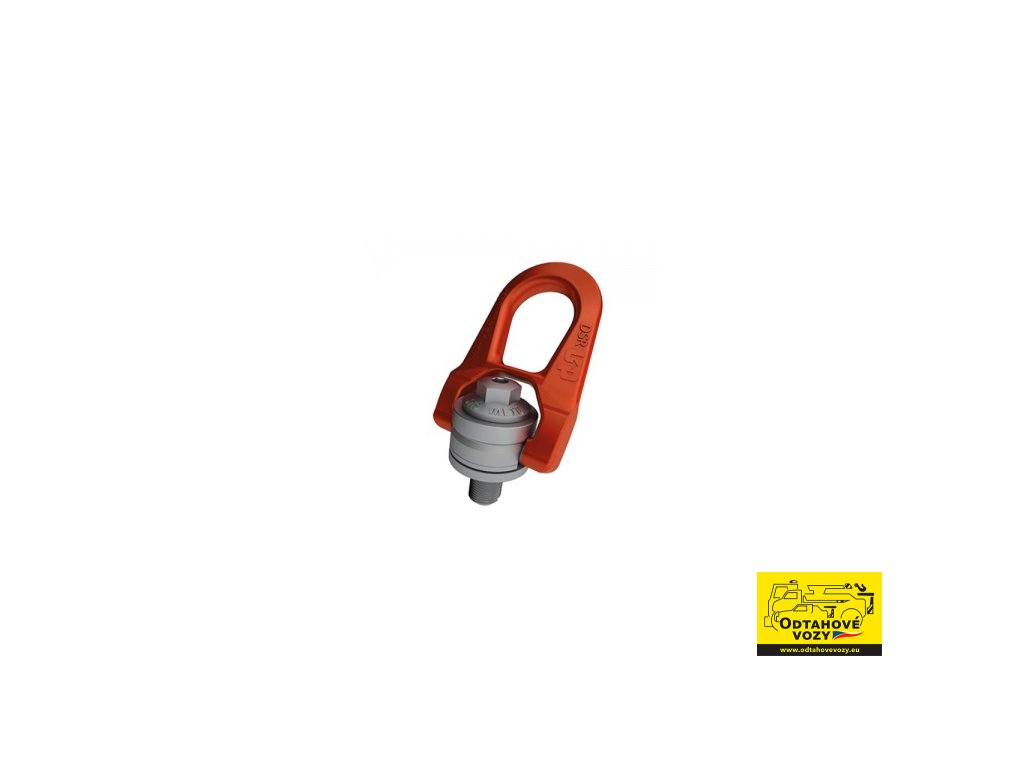

Otočný vázací bod DSR UP M8x15mm, nosnost 400kg

Neohodnoceno

Značka: CODIPRO

Vázací bod DSR CODIPRO.

Dostupnost	Externí sklad (>5 ks)
Můžeme doručit do:	17.5.2024
Kód:	092CO020-0008

1 769,02 Kč 1 462 Kč bez DPH

Otočný vázací bod DSR UP M8x15mm, nosnost 400kg

Neohodnoceno

Značka: CODIPRO

Otočný vázací bod DSR UP M8x15mm, nosnost 400kg

Fungující spolupráce

93 % našich klientů, tedy jejich naprostá většina, se k nám opakovaně vrací a spolupracuje s námi dlouhodobě.

Jedinečnost na trhu

Vedle široké nabídky odtahové techniky nabízíme odtahové nástavby EUKRAN jakožto jejich hlavní dodavatelé do ČR.

Nízké ceny

Oproti konkurentům na trhu stlačujeme ceny odtahových vozů, nástaveb a dalšího vybavení dolů a a držíme je nízko.

Zákazník na 1. místě

Poskytneme vám bezkonkurenční zákaznickou podporu – stačí zavolat nebo napsat a na všem se domluvíme.

Vázací bod DSR CODIPRO

S ložiskem, otočný i pod zátěží.

Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Možné objednat s certifikátem 3.1 (v souladu s ČSN EN 10204).

Také dostupný ve variantě Matice - FE.DSR (Female).
Vyrobeno v EU.

Dostupný ve velikostech M4 – M30 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 0.05 t – 6,3 t.
Bezpečnostní koeficient 5:1.
Materiál odpovídá třídě oceli 8 (T8) (G80).

Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.

Kompletní katalog produktů firmy CODIPRO ke stažení zde:
https://www.pavlinek.cz/db/wysiwyg/File/katalogy/CODIPRO/CODIPRO.pdf

Otočný vázací bod DSR - CODIPRO-rozměry

Typ	Závit	SF 5:1 (WLL)	SF 4:1 (WLL)	L1	Moment	S1	S2	A	B	C	D	E	F	G	H	Hmotnost
---	(mm)	t	t	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
DSR M 5 UP	M 5 (x0,8)	0,07	0,10	15	3	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 6 UP	M 6 (xl)	0,15	0,20	15	4	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 8 UP	M 8 (x1,25)	0,40	0,50	15	6	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 10 UP	M 10 (x1,5)	0,70	0,90	18	10	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 12 UP	M 12 (x1,75)	1,05	1,30	21	15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSR M 14 UP	M 14 (x2)	1,40	1,80	23	30	8	20	45	40	45	53	38	17	76	13,0	0,9
DSR M 16 UP	M 16 (x2)	2,00	2,30	27	50	8	20	45	40	45	53	38	17	76	13,0	0,9
DSR M 18 UP	M 18 (x2,5)	2,30	2,30	27	70	8	20	45	40	45	53	38	17	76	13,0	0,9
DSR M 20 2t5 UP	M 20 (x2,5)	2,50	2,50	30	100	8	20	45	40	45	53	38	17	76	13,0	0,9
DSR M 20 3t2 UP	M 20 (x2,5)	2,90	3,20	25	100	14	24	62	55	60	83	55	25	115	19,0	2,6
DSR M 22 UP	M 22 (x2,5)	3,50	4,50	33	120	14	24	62	55	60	83	55	25	115	19,0	2,6
DSR M 24 UP	M 24 (x3)	4,40	5,50	36	160	14	24	62	55	60	83	55	25	115	19,0	2,6
DSR M 27 UP	M 27 (x3)	5,70	6,00	40	200	14	24	62	55	60	83	55	25	115	19,0	2,7
DSR M 30 6t3 UP	M 30 (x3,5)	6,00	6,30	45	250	14	24	62	55	60	83	55	25	115	19,0	2,7
DSR M 30 8t UP	M 30 (x3,5)	6,70	8,00	45	250	14	30	80	77	78	98	71	26	141	28,0	5,4
DSR M 36 UP	M 36 (x4)	8,00	8,50	54	320	14	30	80	77	78	98	71	26	141	28,0	5,4
DSR M 42 UP	M 42 (x4,5)	8,50	9,00	63	400	14	30	80	77	78	98	71	26	141	28,0	5,5
